Ultra-Niedertemperatur-Kugelhähne werden hauptsächlich in Anlagen der Flüssigerdgas-, Flüssiggas- und Luftzerlegungsindustrie eingesetzt. Das flüssige kryogene Ausgangsmedium umfasst: flüssigen Sauerstoff, flüssigen Wasserstoff, verflüssigtes Erdgas, verflüssigte Erdölprodukte usw. Diese Medien sind nicht nur brennbar und explosiv, sondern sie treten auch beim Erhitzen oder Flashen auf und ihr Volumen dehnt sich während der Vergasung stark aus . Wenn das Ventil, das diese Flüssigkeiten befördert, einen geschlossenen Ventilhohlraum hat und die strukturelle Konstruktion nicht zumutbar ist, führt dies dazu, dass der Ventilhohlraum den Druck überschreitet, was zu Medienleckagen und sogar zu Ventilrissen führt und Unfälle verursacht.

Design Feature +

1. Das Ventil erfüllt die Anforderungen von ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 und anderen Normen.

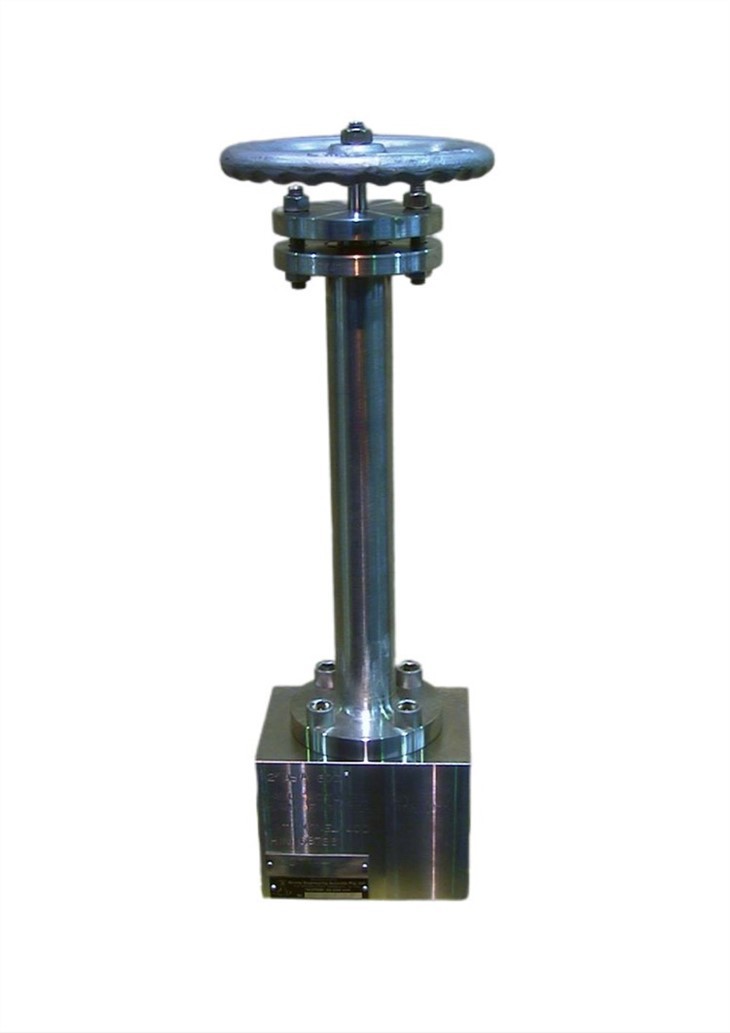

2. Die verlängerte Abmessung des Ventilkopfes entspricht den Anforderungen von MESC 77/200 oder BS6364.

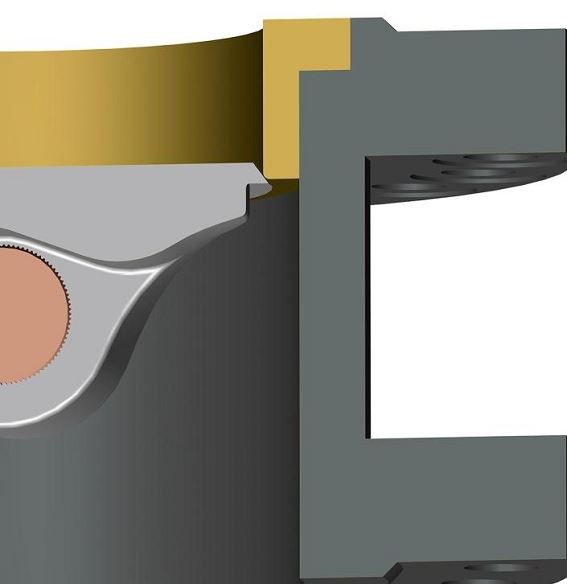

3. Der Ventilsitz hat die Funktion, den Druck in der Körperhöhle selbst freizugeben, um zu verhindern, dass das in der Körperhöhle eingeschlossene Medium das Ventil unter abnormalen Heizbedingungen beschädigt.

4. Die Dichtung am Schaft befindet sich am oberen Teil des Schafts und der Motorhaube, um den Einfluss von Temperaturänderungen auf die Packung zu verringern.

5. Eine Tropfplatte verhindert, dass sich der Wasserdampf in der Luft verflüssigt und durch das Ventil fließt, um das Ventil einzufrieren und zu beschädigen.

6. Der Ventilsitz, die Ventilspindel und der Gehäusedeckel sind mit einem patentierten Design ohne Feder abgedichtet. Dadurch wird vermieden, dass die Feder leicht ausfällt und ein Verklemmen und interne Leckagen verursacht. Der Auslass fungiert nicht als Dichtung.

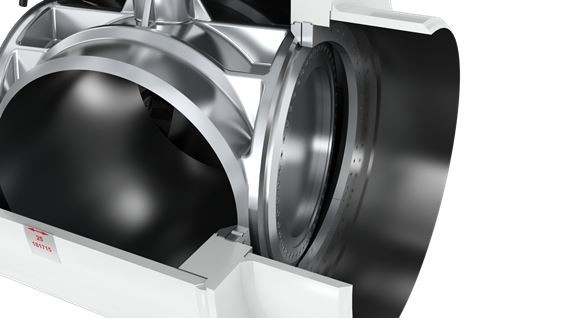

7. Der Kugeldichtring und der Ventilsitzring sind austauschbar von Metall zu Metall, wodurch das Problem der kurzen Lebensdauer weicher Dichtungsmaterialien vermieden wird.

8. Der Kugeldichtring und der Ventilsitzring sind mit mehreren exzentrischen reibungsfreien Konstruktionen und einer STL-Dichtfläche ausgestattet, wodurch der Verlust der Dichtfläche aufgrund der Reibung der Kugelfläche vermieden wird.

9. Das feuerfeste Design entspricht dem API 607-Standard und das antistatische Design entspricht dem BS 5351-Standard.

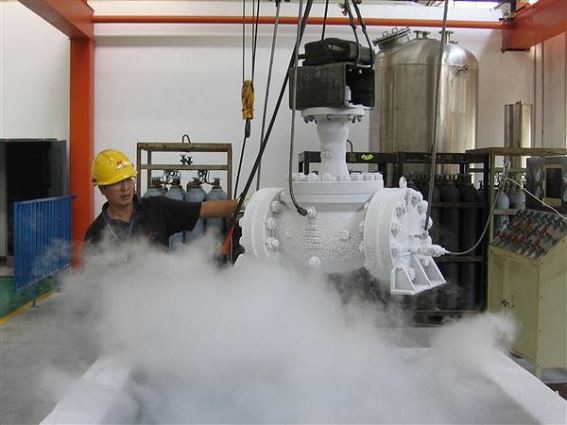

10. Spezielles Herstellungsverfahren für Kugelhähne mit extrem niedriger Temperatur

11. Geräte mit extrem niedriger Temperatur

12. Niedertemperaturbehandlung des Ventilkörpers und aller Teile

13. Entfetten, Reinigen, Trocknen und Zusammenbauen.

Design Standard +

Konstruktionsstandards: Erfüllt die Anforderungen von API6D, API608, ISO17292, BS5351, BS6364

Von Angesicht zu Angesicht: Erfüllt die Anforderungen von API6D, ASME B16.10

Flanschende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

Mikrolecktest: Erfüllt die Anforderungen von IS015848, API622, SHELL SPE77-312, TA-LUFT

Brandtest: Erfüllt die Anforderungen von API607, API6FA

Festigkeits- und Dichtungsprüfnormen: Erfüllt die Anforderungen von API598, API6D, BS6364, EN12266, ISO5208

Technische Spezifikation +

· Größe: 3 "~ 48" (DN80 ~ DN2000)

· Klasse: 150LB ~ 900LB / PN6 ~ PN160

· Anschluss: Langes Doppelflanschmuster / Kurzes Doppelflanschmuster / Stumpfschweißen ·

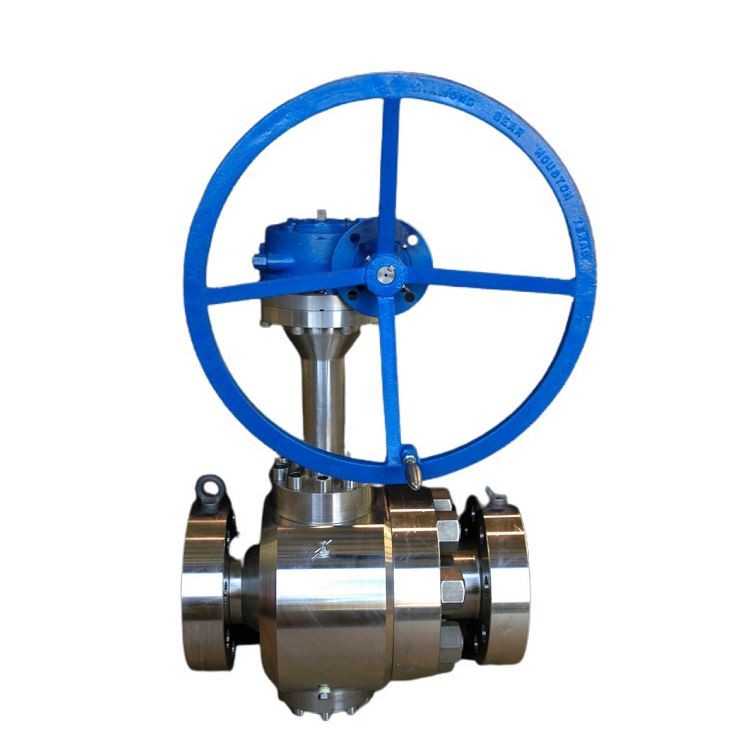

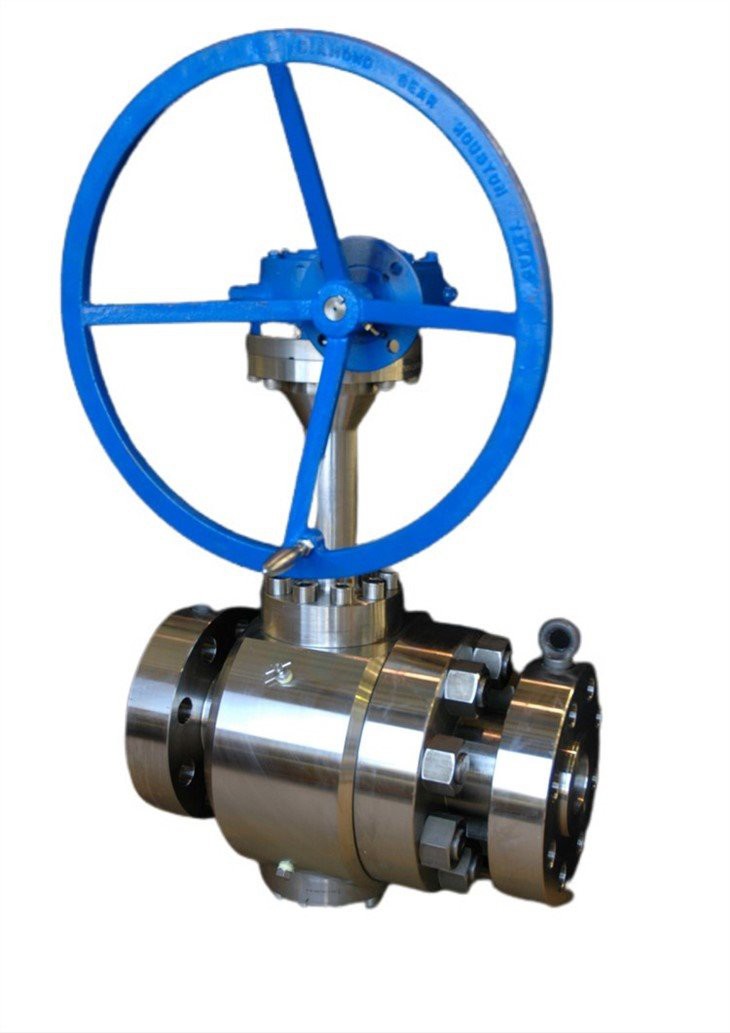

· Betrieb: Schneckengetriebe / pneumatischer Antrieb / elektrischer Antrieb

· Temperatur: -269 ℃ ~ -50 ℃

· Anwendung: Die Temperatur von verflüssigtem Ammoniak beträgt -269 ° C, die Temperatur von flüssigem Wasserstoff beträgt -254 ° C, die Temperatur von verflüssigtem Helium beträgt -196 ° C, die Temperatur von flüssigem Sauerstoff beträgt -183 ° C, die Temperatur von Flüssigerdgas hat -162 ° C.

Materialoption +

· Körper: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· Ball: CF3M, CF8M, F316

· Vorbau: F316, ASTM A479 XM-19 (UNS S20910)

· Disc-Versiegelung: F316L + STL

· Körpersitz: F316L + STL
