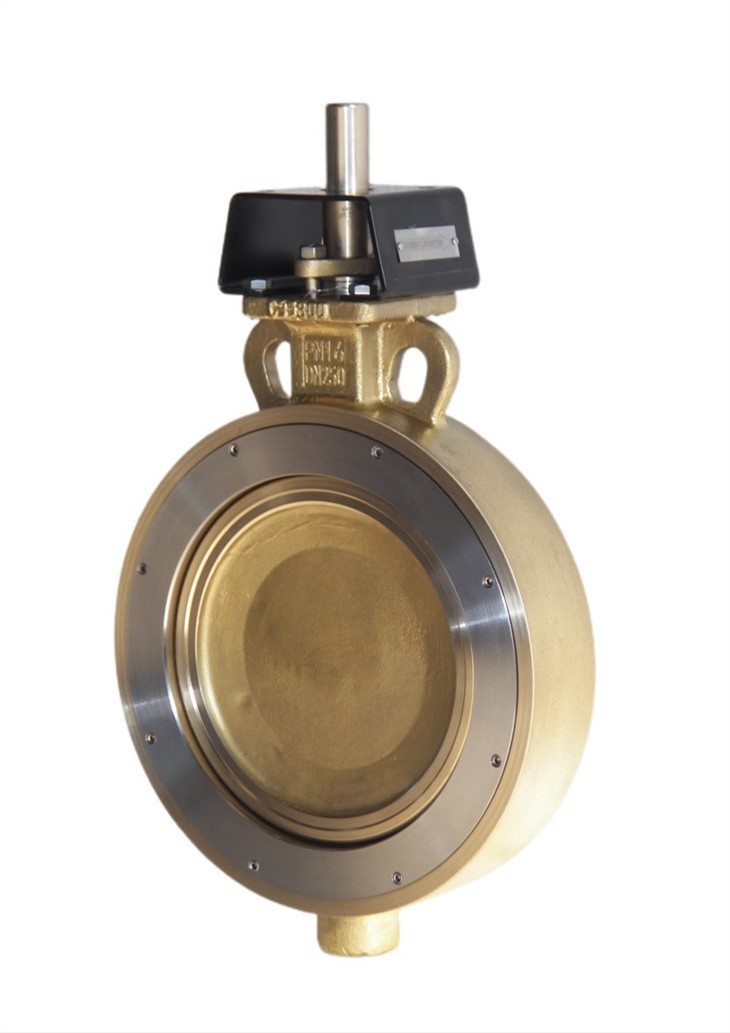

Sauerstoff-Absperrklappe

Als Öffnungs- und Schließvorrichtung an der Sauerstoffleitung in der metallurgischen Industrie stellt das Sauerstoffventil im Vergleich zu anderen allgemeinen Ventilen viele besonders strenge Anforderungen. Da Sauerstoff ein brennbares und explosives gefährliches Produkt ist, muss er dicht, antistatisch und funkenfrei sein, um Unfälle zu vermeiden. In Bezug auf die Struktur ist das Design: reibungslose Dichtung, die den Verschleiß des Dichtungspaars, den Packungsverschleiß und den Verschleiß der oberen Dichtung wirksam reduziert; Am Seitenflansch sind Erdungsschrauben angebracht, um statische Funken zu vermeiden. Der freiliegende Teil des Ventilschafts muss staub- und ölbeständig sein. Absperrklappe bietet die Vorteile einer guten Dichtleistung, eines leichten und flexiblen Betriebs, Sicherheit und Zuverlässigkeit sowie einer langen Lebensdauer.

Design Feature +

Relevante Vorschriften und Normen für die Auslegung von Sauerstoffventilen

Das Design sollte dem&"Mehrere Vorschriften für Sauerstoffrohrnetze in Eisen- und Stahlunternehmen GG" entsprechen. herausgegeben vom Ministerium für Metallurgie im Jahr 1981 sowie die&"Oxygen and Related Gas Safety Technical Regulations GG"; (GB16912-1997),&"Oxygen Station Design Code GG"; (GB50030-91) und andere Vorschriften und Standards Anforderungen.

(1) Die maximale Sauerstoffdurchflussrate in Rohren aus Kohlenstoffstahl sollte den Standardanforderungen entsprechen.

(2) Um einen Brand zu vermeiden, sollte nach dem Sauerstoffventil ein Abschnitt einer Rohrleitung aus Kupferlegierung oder Edelstahl mit einer Länge von mindestens dem Fünffachen des Rohrdurchmessers und mindestens 1,5 m angeschlossen werden.

(3) Sauerstoffleitungen sollten so wenig Bögen und Gabelungen wie möglich haben. Sauerstoffleitungsbögen mit einem Arbeitsdruck von mehr als 0,1 MPa sollten in die Ventilflansche gestanzt werden. Die Luftströmungsrichtung des Bifurkationskopfes sollte in einem Winkel von 45 ° bis 60 ° zur Luftströmungsrichtung des Hauptrohrs liegen.

(4) In dem stumpfgeschweißten konkav-konvexen Flansch wird der rote Kupferschweißdraht als O-Ring-Dichtung verwendet, die eine zuverlässige Dichtungsform für die Flammwidrigkeit des Sauerstoffflansches darstellt.

(5) Die Sauerstoffleitung sollte ein gutes elektrisches Gerät haben, der Erdungswiderstand sollte weniger als 10 Ω betragen und der Widerstand zwischen den Flanschen sollte weniger als 0,03 Ω betragen.

(6) Am Ende der Hauptsauerstoffleitung in der Werkstatt sollte ein Entlüftungsrohr installiert werden, um das Spülen und Ersetzen der Sauerstoffleitung zu erleichtern. Ein Filter sollte installiert werden, bevor die längere Sauerstoffleitung in das Werkstattregelventil eintritt.

Vorsichtsmaßnahmen für die Installation des Sauerstoffventils

(1) Alle Teile, die mit Sauerstoff in Kontakt kommen, sollten streng entfettet werden. Verwenden Sie nach dem Entfetten ölfreie trockene Luft oder Stickstoff zum Reinigen.

(2) Zum Schweißen sollte Argon-Lichtbogenschweißen oder Lichtbogenschweißen verwendet werden.

Vorsichtsmaßnahmen für den Betrieb des Sauerstoffventils

(1) Das Sauerstoffventil sollte langsam geöffnet und geschlossen werden. Der Bediener sollte auf der Seite des Ventils stehen und alles auf einmal öffnen.

(2) Es ist strengstens verboten, Sauerstoff zum Blasen der Rohrleitung oder Sauerstoff zum Testen von Lecks und Druck zu verwenden.

(3) Das Betriebskartensystem ist einzuführen, und der Betriebszweck, die Betriebsmethode und die Betriebsbedingungen sind vorab näher zu erläutern und festzulegen.

(4) Manuelle Sauerstoffventile mit einem Durchmesser von mehr als 70 mm dürfen arbeiten, wenn die Druckdifferenz zwischen Vorder- und Rückseite des Ventils auf 0,3 MPa reduziert wird.

Vorsichtsmaßnahmen für die Wartung von Sauerstoffventilen

(1) Die Sauerstoffleitung sollte alle 3 bis 5 Jahre regelmäßig überprüft und gewartet, Rost entfernt und gestrichen werden.

(2) Das Sicherheitsventil und das Manometer an der Rohrleitung sollten einmal jährlich regelmäßig überprüft werden.

(3) Perfektionieren Sie die Erdungsvorrichtung.

(4) Vor dem Heißarbeiten sollten Austausch und Spülung durchgeführt werden. Wenn der Sauerstoffgehalt im geblasenen Gas 18% bis 23% beträgt, ist es qualifiziert.

(5) Die Auswahl von Ventilen, Flanschen, Dichtungen, Rohren und Armaturen sollte den einschlägigen Vorschriften von&"Technische Vorschriften für die Sicherheit von Sauerstoff und verwandten Gasen GG" entsprechen. (GB16912-1997).

(6) Technische Unterlagen, Zugbetriebs-, Überholungs- und Wartungspersonal erstellen.

Sonstige Sicherheitsmaßnahmen für Sauerstoffventile

(1) Erhöhen Sie die Bedeutung des Konstruktions-, Wartungs- und Betriebspersonals für die Sicherheit.

(2) Verbesserung der Wachsamkeit der Manager.

(3) Verbesserung des Niveaus von Wissenschaft und Technologie.

(4) Das Sauerstoffzufuhrprogramm kontinuierlich verbessern.

Design Standard +

· Design: API 609 ·

· Von Angesicht zu Angesicht: API609 、 ISO5752-20 、 ISO5752-13 、 DIN F4 、 EN558

· Flanschende: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 、 Gost 33259 、 MSS SP44

· Stumpfschweißende: ASME B16.25

· Test: API598

· Brandschutz: API607 、 API6FA

Technische Spezifikation +

· Größe: 2 "~ 48"

· Klasse: 150 lb ~ 900 lb oder PN6 ~ PN160

· Temperatur: 100 ~ 280 ~ 420 ~ 600 ~

· Anschluss: Doppelflansch 、 LUG 、 WAFER

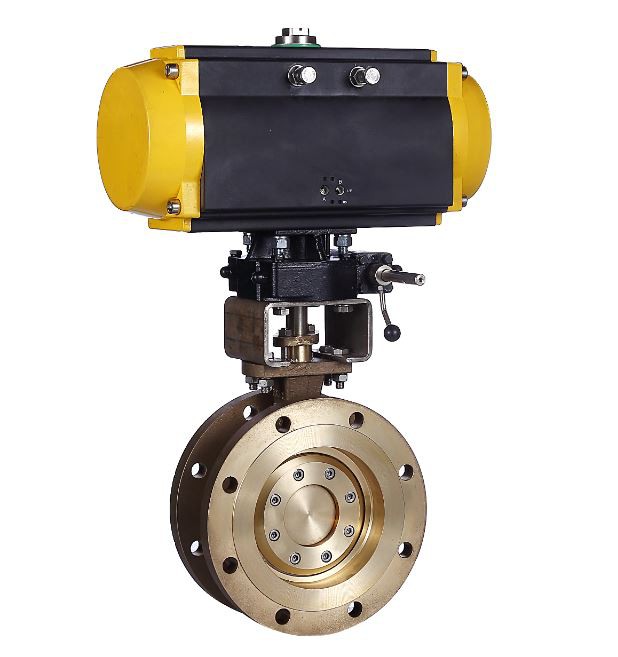

· Betrieb: Schneckengetriebe 、 Pneumatischer Antrieb

· Anwendung: Eisen- und Stahlindustrie, Metallurgie, Petrochemie, chemische Industrie

Materialoption +

· Gehäuse: Edelstahl 、 F304 、 F316 、 F321 、 CF8C 、 Aluminiumbronze 、 Messing 、 ASTM A494 M-35-1, UNS N24130 、 M30C 、 N06625 、 Monel 400 、 Monel K500 、 INCONEL625 usw.

· Scheibe: Edelstahl 、 SS304 、 SS316 、 SS321 、 CF8C 、 Aluminiumbronze 、 Messing 、 Monel 400 、 INCONEL625 usw.

· Vorbau: Monel K500 、 INCONEL625 、 C63200 、 XM-19

Sitz: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + Nitrieren
