Funktionen und Vorteile

Das TIPBV Double Offset Butterfly Valve ist ein robustes und zuverlässiges Doppelexzenterventil mit elastischem Sitz, das für hohe Leistung in Wasseraufbereitungsanlagen, Rohrleitungen, Pumpstationen und industriellen Umgebungen ausgelegt ist. Dieses hochwertige Ventil ist auf Langlebigkeit ausgelegt und verfügt über einen geschweißten Körpersitz, eine innovative trockene Welle und eine schmelzgebundene Epoxidbeschichtung.

Entspricht vollständig dem AWWA-Standard C504:

Alle doppelt exzentrischen Absperrklappen von TIPBV entsprechen AWWA C504 und sind für eine lange Lebensdauer mit wenig Aufmerksamkeit oder Wartungsbedarf ausgelegt. Edelstahlwellen sind korrosionsbeständig. Packungen des Typs Chevro n V- werden verwendet, um die Lebensdauer des Ventils ohne Einstellung zu überdauern.

Niedriges Drehmoment:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Vor Ort austauschbarer Gummisitz:

Der speziell zusammengesetzte Buna N-Sitz dichtet um 360 Grad gegen eine kugelförmige Scheibenkante aus Edelstahl ab. Einzigartiges gerilltes-Sitzdesign, gepaart mit der breiten, kugelförmigen Sitzkante der Scheibe, ermöglicht eine größere Schließtoleranz der Scheibe (bis zu 1 Grad außermittig in geschlossener Position ohne Undichtigkeit). Der Sitz wird mechanisch im Gehäuse ohne Metallteile durch eine gegossene Epoxidverbindung gehalten, die sicherstellt, dass sich der Sitz dem präzisen Radius der Scheibe mit gleichmäßigem Kontaktdruck anpasst. Es ist vollständig vor Ort einstellbar und austauschbar.

Wartungsfreundlichkeit:

Das Double-Offset-Design erfordert keine bis minimale Wartung. Die Lagerabdeckung ermöglicht es dem Benutzer, das Schneckengetriebe zu entfernen, ohne die Rohrleitung zu entwässern. Im Falle eines Dichtungsaustauschs oder einer Reparatur kann dies vor Ort mit üblichen Werkzeugen durchgeführt werden, ohne dass Epoxid-Injektionen oder ein spezialisierter Techniker erforderlich sind.

Struktur und Vorteile

Designstandard

Ventildesign:

EN593/AWWA C504

Angesicht zu Angesicht:

EN558-1 / ANSI B16.10

Endflanschverbindung:

EN1092/ANSI B16.47/ANSI B16.5

Oberer Flanschanschluss:

ISO-5211

Art		Weichdichtende exzentrische Absperrklappe			AWWAC504 Absperrklappe
Nenndurchmesser (DN/Zoll)		600-3000	100-2600	100-1200	3"-72"
Nenndruck (PN/PSI)		0.6	1 0	1.6	150 psi
Prüfungsangst	Abdichtung	0.66	11	1.76	165 psi
	Hülse	0.9	1 5	2.4	225 psi
Betriebstemperatur (Grad)		-10-80			-10-80
Geeignete Medien		Süßwasser, Abwasser, Meerwasser etc.

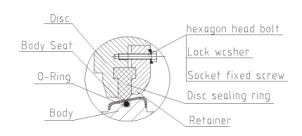

Dichtungsstruktur und -merkmale

Technische Spezifikation

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

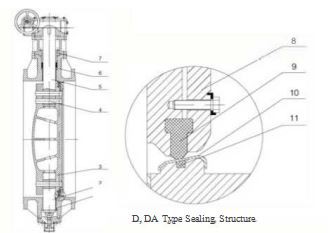

Materialien der Hauptteile

Nein,	Name	Material
	Buchse	ZCuZn38Mn2Pb2, F4 Trägerstahl
2	Unteres sha	304 416 420 431
3	Rabatt	QT450-10 A536 65-45-12
4	Kegelstift	304 416 420 431
5	Top sha代	304 416 420 431
6	Körper	HT200 A126ClassB QT450-10 A536 65-45-12
7	Verpackung	NBR-EPDM
8	Halter	QT450-10 A536 65-45-12 Q235-A Gr33
9	Scheibendichtring	NBR-EPDM
10	Körper Stahlring	316
11	Siegelring	NBR-EPDM

Ein Körper

Hergestellt aus hochfesten Materialien, wenig Verformung, Anpassung an schlechte Arbeitsbedingungen.

B: Gehäusedichtring

Edelstahl-Dichtring, am Körper abrollend, hochpräzise, -verschleißfest, lange Lebensdauer.

C: Scheibendichtring:

T-Typ-Dichtungsgummiring, integrierte geformte Form, hohe Präzision, bi-erreichende Dichtung.

Dichtungsstruktur vom Typ D, DA

E: Kegelstift

Hohe Präzision, Welle effizient mit Scheibe verbinden

F: Stift-Dichtungsring

Befestigen Sie den Kegelstift zuverlässig, verhindern Sie das Herunterfallen,

G: Stopfbuchse

Erreichen Sie die feste Position der oberen Welle und befestigen Sie den Dichtungsring.

H: O--Ring

Multiplex.-Ringe können ein Auslaufen des Schaftendes verhindern.

Ich: Buchse

Hergestellt aus Schmiermittel und Material mit kleinem Reibungskoeffizienten, unterstützt die Welle und reduziert das Drehmoment.

J: Welle

Hochfeste Edelstahlwelle kann Drehmoment effektiv liefern.

K: Unterlegscheibe tragen

Verhindern Sie den Verschleiß des Splintrings und der Wellenschulter, reduzieren Sie das Drehmoment und vergewissern Sie sich, dass sich die Welle in der richtigen Position befindet.

L: O--Ring

Verhindern Sie effizient ein Auslaufen des Endes.

M: Untere Abdeckung

Verhindern Sie durch den unterstützenden Splintring, dass die Scheibe herunterfällt, und stellen Sie die Dichtleistung sicher.

N: Schienenring

Stellen Sie sicher, dass sich die Welle in der richtigen Position befindet.

Gesamtabmessungen und Gewichte

PN10 (Einheit: mm, kg)

DN	Ausrüstungsbetreiber	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Gewicht
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

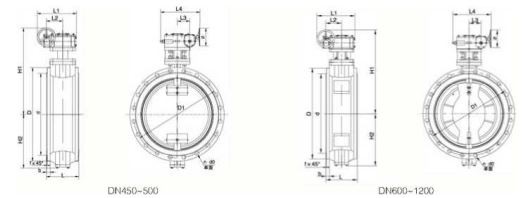

PN10 (Einheit: mm, kg)

DN	Ausrüstungsbetreiber	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Gewicht
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Gesamtabmessungen und Gewichte

PN6/PN10 (Einheit: mm, kg)

Druck	DN	Ausrüstungsbetreiber	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Gewicht
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

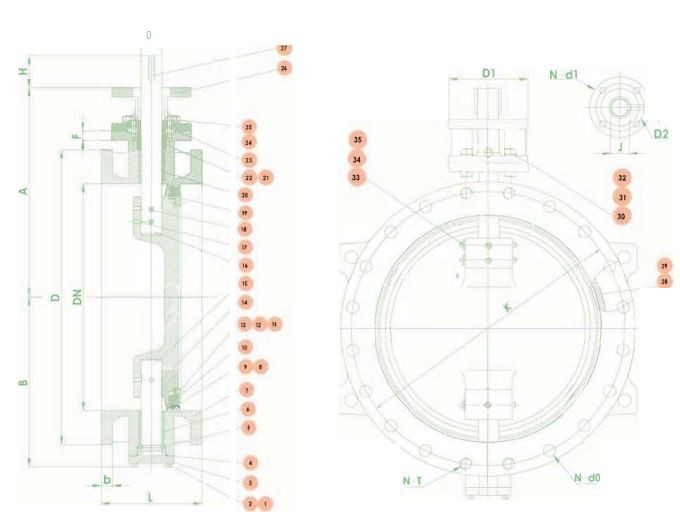

Hauptteile Materialien für AWWA C504 Absperrklappe

NEIN.	NAME	Menge	MATERIAL	HINWEIS
1	Federdichtung	8	304
2	Sechskantschraube	8	304
3	Untere Abdeckung	1	ASTM536
4	Dichtung der unteren Abdeckung	1	EPDM	NBR
5	Halbierter Ring	1	304
6	Untere Buchse	1	316 plus TEFLON
7	Körper	1	ASTM536
8	Körperdichtung	1	EPDM	NBR
9	Gehäusedichtring aus Stahl	1	316L
10	Scheibendichtung	1	EPDM	NBR
11	Sechskantschraube	40	304
12	Externe Zungendichtung	1	304
13	Innensechskantschraube mit flachem Ende	20	304
14	Rabatt	1	ASTM536
15	Untere Welle	1	SS304
16	Oberer Schaft	1	SS304
17	Rper Endschraube	3	SS304
18	Kegelstift	3	304

2.	NAME	Menge	MATERIAL
19	Druckring	1	304
20	Obere Buchse	1	316 plus TEFLON
21	Verpackungsring	1	304
22	O--Ring	4	EPDM (NBR)
23	Stopfbuchse	1	ASTM536
24	Sechskantmutter	2	304
25	Doppelendbolzen	2	304
26	Verbindungsunterstützung	1	ASTM536
27	Allgemeiner flacher Schlüssel	2	45
28	Etikette	1	H62
29	Etikett Niet	4	304
30	Sechskantschraube	8	304
31	Sechskantmutter	8	304
32	Federdichtung	8	304
33	Kegelstiftdichtung	3	304
34	Sechskantmutter	3	304
35	Federdichtung	3	304
