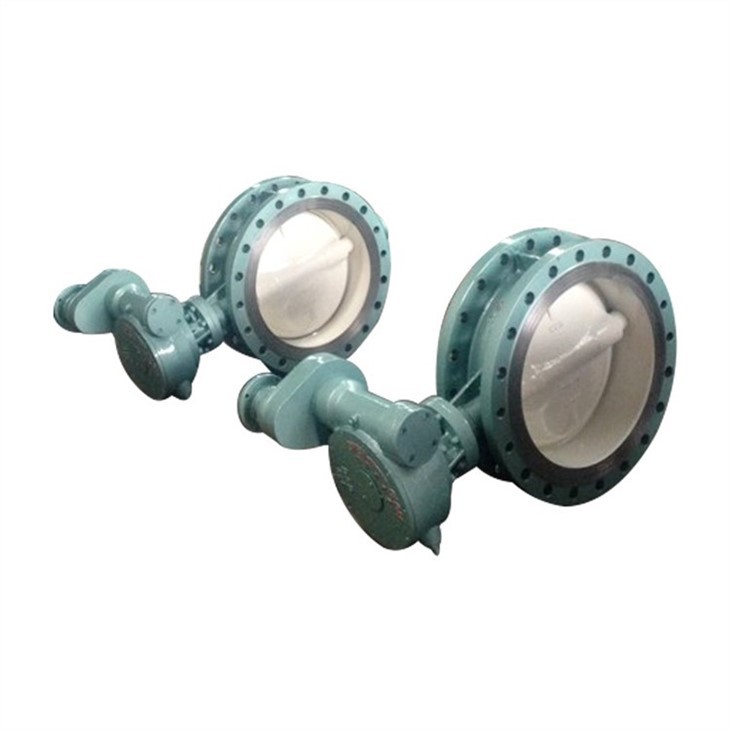

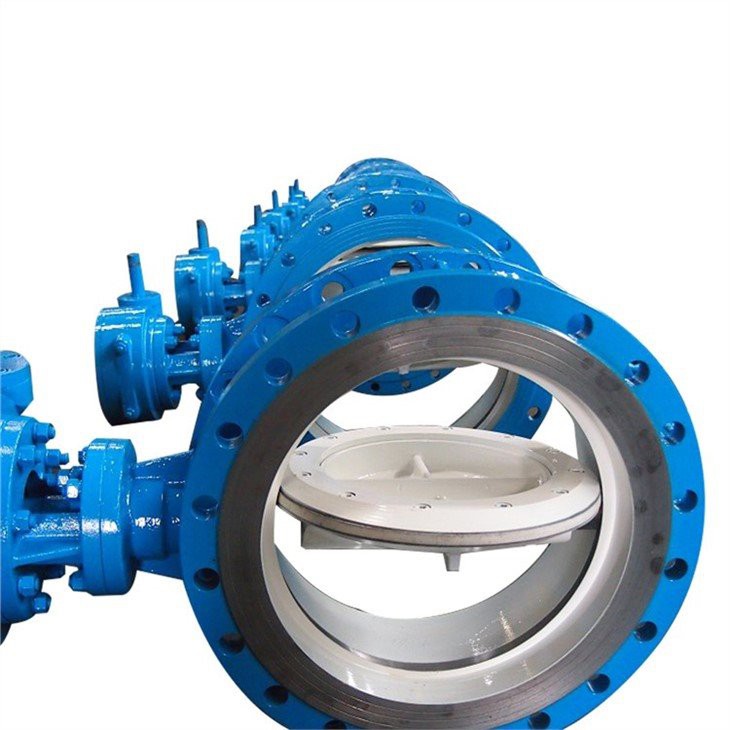

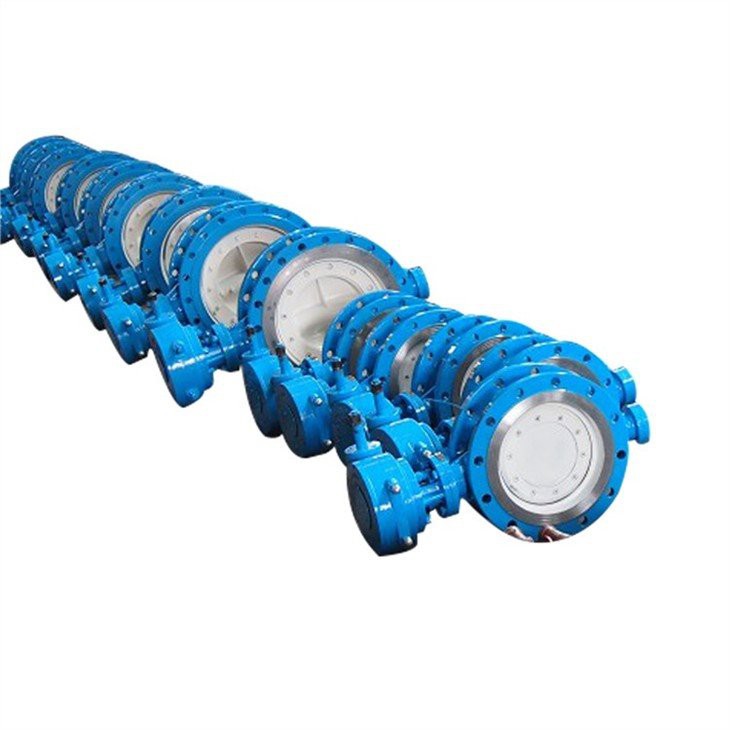

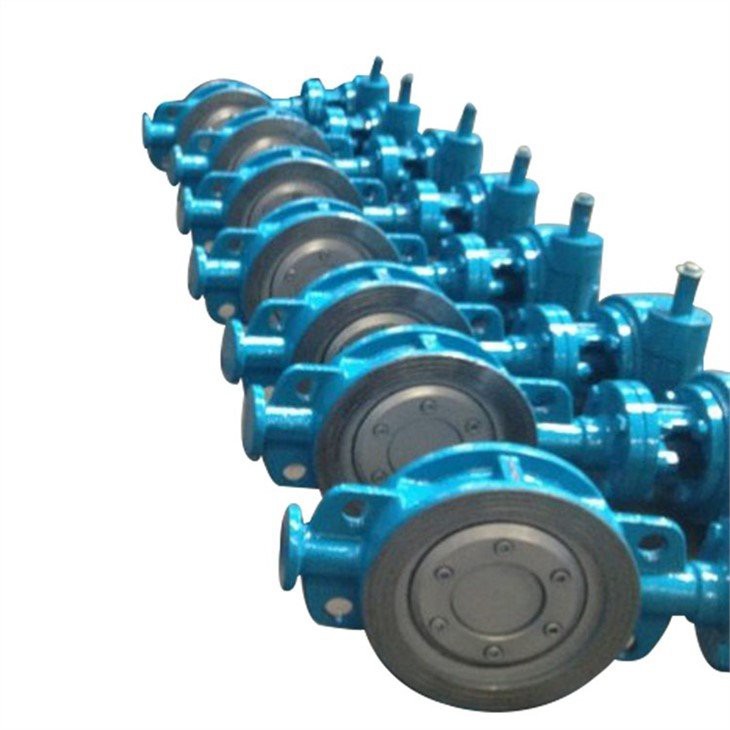

Dreifach versetzte EPDM-Absperrklappe

Sein strukturelles Merkmal besteht darin, dass, während die Position der doppelten exzentrischen Ventilschaftachse exzentrisch ist, die konische Achse der Dichtfläche der Schmetterlingsplatte zur Zylinderachse des Körpers geneigt ist, dh nach der dritten Exzentrizität zum Dichtungsabschnitt der Schmetterlingsplatte ist nicht weiter, es ist ein wahrer Kreis, sondern eine Ellipse, und die Form der Dichtfläche ist daher asymmetrisch, wobei eine Seite zur Mittellinie des Körpers geneigt ist und die andere Seite parallel zur Mittellinie des Körpers. Das größte Merkmal der dreifach exzentrischen EPDM-Dichtung besteht darin, dass sie die Dichtungsstruktur, die Positionsdichtung, aber auch die Torsionsdichtung grundlegend verändert, wobei die elastische Verformung des Ventilsitzes und der Kontaktflächendruck des Ventilsitzes zur Erzielung des Dichtungseffekts herangezogen werden. Es hat eine einfache Struktur und einfache Wartung. Einfache Installation, keine Leckage und andere Funktionen.

1. Die Schmetterlingsplatte nimmt eine stromlinienförmige Struktur an und der mittlere Strömungswiderstandskoeffizient ist klein

2. Die Dichtfläche der Ventilplatte nimmt EPDM-Material an, das nicht leicht zu korrodieren ist und eine gute Dichtleistung aufweist.

3. Die Dichtungsstruktur nimmt eine dreiexzentrische harte Dichtungsstruktur an, nämlich: radiale Exzentrizität, axiale Exzentrizität und Winkelexzentrizität. Es verringert die Reibung beim Öffnen oder Schließen des Ventils und stellt sicher, dass das Ventil flexibel öffnet und schließt. Je dichter das Ventil geschlossen ist, desto fester ist die Dichtung. Wenn das Ventil geöffnet wird, wird die Dichtfläche schnell freigegeben, wodurch der Verschleiß verringert und die Lebensdauer verlängert wird.

4. Da EPDM flexibel ist, kann es schnell abgenommen werden, das Betriebsdrehmoment ist gering und es ist manueller, flexibler, bequemer und energiesparender.

· Design: API 609

· Von Angesicht zu Angesicht: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flanschende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Stumpfschweißende: ASME B16.25

· Test: API598

· Brandschutz: API607 / API6FA

· Größe: 2 "~ 80" (DN50 ~ DN2000)

· Klasse: 150LB / PN6 ~ PN25

· Anschluss: Doppelflansch / Stumpfschweißung / Ansatz / Wafer

· Betrieb: Schneckengetriebe / pneumatischer Antrieb / elektrischer Antrieb

· Temperatur: -100 ~ 180 ° C.

· Anwendung: Meerwasser / Wasserversorgungsdienst / Chemie / kommunales Wasser

· Body& Disc: Kohlenstoffstahl (WCB, LCB)

· Edelstahl (CF8, CF8M, CF3, CF3M) /

· Duplex-Edelstahl (4A, 5A, 6A) /

· Hastelloy-Legierung (N-12MV, CW-12MW, CW-2M) /

· Inconel-Legierung (CY-40, CW-6MC) /

· Monel-Legierung (M35-1) /

· Aluminiumbronzelegierung (C95400, C95500, C95800, AB2C)

· Schaft: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titan

· Weiche Abdichtung: (PTFE, RPTFE, EPDM)

· Körpersitz: 13Cr-Oberfläche / SS304-Oberfläche / SS316-Oberfläche / STL-Oberfläche
