Taitubv nimmt multizentrische Design und Ventilkühlung Design, das besser die Expansion und Kontraktion Verformung von hohen und niedrigen Temperaturen steuern kann. Es hat die Vorteile von hoher Temperaturbeständigkeit, Lichtbetrieb, keine Reibung beim Öffnen und Schließen, Verbesserung der Dichtleistung des Absperrventils und Verlängerung der Lebensdauer. Die Vorteile wie

1: positiver kreisförmiger Dichtring mit kugelförmiger Oberfläche, Ariants von hoher und niedriger Temperatur. In diesem Fall ist der Fünffachversatz die beste Lösung für die Strukturgestaltung von Schmetterlingsventilen für Hoch- und Tieftemperaturdienste.

2: Erhöhen Sie seine axiale Exzentrizität (größerer Durchmesser des Stammes), und reduzieren Sie seine radiale Exzentrizität. Sein überlegener Datenwert ist für das Hochdruck-Schmetterlingsventildesign unerlässlich.

3: Die Reduzierung der radialen Exzentrizität bringt ein geringeres Öffnungsmoment, reduziert den Abrieb beim Öffnen und Schließen für Hochdruckschmetterling. Sicherstellen, dass die Service-Hubzeit länger ist als dreifach versetztes Schmetterlingsventil.

4: Der Druck auf den Dichtring ist gleichmäßiger, die Lebensdauer des Dichtrings ist länger, was besser für die Ventilkonstruktion von Hochdruck- und variablen Temperatur-Servicebedingungen geeignet ist.

Produktsortiment des Tripeoffsets: Volle Druckdifferenz unter 300LB. Max. Temperatur 425°C, Min. Temp. -96°C. Nicht geeignet für große Kugelhahn.

Produktpalette im Fünffachversatz: Volle Druckdifferenz bis 2500LB. Max. Temp. 850°C, Min. Temp. -196°C.

Design-Feature+

Um hohen Temperaturanforderungen gerecht zu werden, müssen Hochtemperatur-Schmetterlingsventile folgende Anforderungen erfüllen:

1. Im Konstruktionsprozess wird das Ventilkörpermaterial auch aus dem in der Norm ASME B16134 angegebenen Material ausgewählt, und die anwendbare Temperatur des Materials ist höher als die maximale Temperatur des Ventilbetriebszustands.

2.Stammmaterial: Das Ventilstammmaterial wird als lnconel X-750 ausgewählt. Der Vorbau wird mit einer Halterung sehnbar erweitert und Kühlkörper werden hinzugefügt, um die Auswirkungen der Wärmeübertragung auf den Aktuator zu reduzieren.

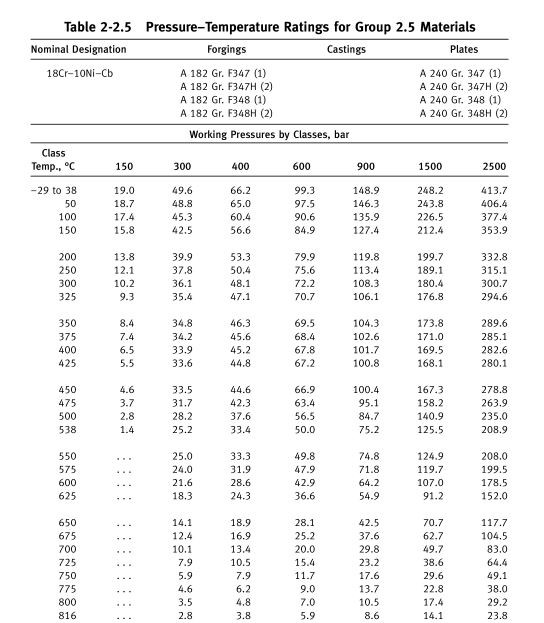

3. Erfüllen Sie Druck-Temperatur-Werte

4.Hochtemperatur-Verpackung nimmt verstärkte Verpackung + Metall-Schutzpad-Design, um Verpackungslecks unter hoher Temperatur und hohem Druck zu erfüllen.

5. Wenn die Temperatur höher als 900°C ist, sollte eine physikalische Kühlung in Betracht gezogen werden.

Design Standard+

· Entwurf: API 609

· Von Angesicht zu Angesicht: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flanschende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Butt-Schweißende: ASME B16.25

· Test: API598

· Feuersicher: API607 / API6FA

Technische Spezifikation+

· Größe: 2 "104" (DN50 x DN2600)

· Klasse: 150LB bei 2500LB / PN6 bei PN420

· Anschluss: Doppelflansch / Anstoßschweißen / Lug / Wafer

· Bedienung: Schneckengetriebe / Pneumatischer Aktuator / Elektrischer Aktuator

· Temperatur: -120 bis 1200°C

· Anwendung: Direktheizung / Eisen- und Stahlverhüttung / Zirkulierendes Kühlwasser / Kraftwerke

Materialoption+

· Gehäuse&Disc: CF8C, F304H,Inconel-Legierung,Hastelloy-Legierung

· Vorbau: XM-19,Inconel-Legierung,Hastelloy-Legierung

· Scheibenversiegelung: CF8C, F304H,Inconel-Legierung,Hastelloy-Legierung

· Karosseriesitz: F304H+STL
