Dreifach versetzte Metall-Metall-Absperrklappe

◆ API-Spezifikationen

Wie wir alle wissen, ist API609 tatsächlich zum internationalen Standard für Ventile geworden, die in wichtigen Industriepipelines verwendet werden. Xinluoke wird in strikter Übereinstimmung mit der neuesten Version der API609-Spezifikationen entwickelt und hergestellt. Noch wertvoller ist, dass das grundlegende Design der Xinluoke-Absperrklappe nicht auf die API-Spezifikation beschränkt ist. Es kann BS5155, ANSI B 16.34, ASME SEC VIII und anderen wichtigen Spezifikationen entsprechen. Dadurch wird sichergestellt, dass die Xinluoke-Absperrklappe in allen Industriebereichen eingesetzt werden kann. Nützlich.

◆ bidirektionales Dichtungsdesign

Die hart abgedichtete Absperrklappe aus drei exzentrischen Metallen ermöglicht eine bidirektionale Abdichtung und kann Druck in beide Richtungen aushalten. Bei positivem oder umgekehrtem Druck tritt keine interne Leckage auf.

◆ Doppelte Sicherheitsstruktur

Um die Verformung der Drosselklappe durch den Einfluss von Flüssigkeitsdruck und -temperatur, die Verschiebung des Ventilschafts und die Verstopfung der Dichtfläche zu verhindern, sind in strikter Übereinstimmung mit den API609-Spezifikationen oben und unten zwei unabhängige Druckringe installiert Unterseiten der Butterfly-Platte. Stellen Sie sicher, dass das Ventil unter allen Arbeitsbedingungen normal funktioniert.

Um gleichzeitig unerwartete Unfälle durch Schäden am Ventilschaft aus unbekannten Gründen zu verhindern, sind innerhalb und außerhalb des unteren Endes des Ventils zwei unabhängige Mechanismen zur Verhinderung des Herausfliegens des Ventilschafts vorgesehen, die auch den Druck garantieren Niveau der Absperrklappe von der Seite. Erreichen Sie bis zu 2500 Pfund.

◆ Kein Totzonendesign

Bei der Konstruktion wurde besonderes Augenmerk auf Anwendungsaspekte im Steuerungsbereich gelegt und das Dichtungsprinzip der dreifach exzentrischen Absperrklappe voll ausgenutzt, um eine offene Winkelkonstruktion ohne Totzone zu erreichen und so das beim Öffnen übliche Öffnungssprungphänomen zu eliminieren gewöhnliche Ventile. Beseitigt die Unfähigkeit, das Ventil aufgrund verschiedener instabiler Faktoren wie Reibung im niedrigen Öffnungsbereich des Ventils einzustellen, d. {1}} Eröffnung. Kontrollieren Sie den Bereich bis zu einem Öffnungswinkel von 90 Grad. Das normale Steuerverhältnis ist mehr als doppelt so hoch wie bei herkömmlichen Absperrklappen, und das höchste Steuerverhältnis kann bis zu 100:1 betragen. Dies schafft gute Voraussetzungen für den Einsatz der Xinluoke-Absperrklappe als Regelventil, insbesondere wenn der Durchmesser groß ist, die Kosten für das Absperrventil extrem hoch sind und das Absperrventil keine Leckagefreiheit erreichen kann. Unter Bedingungen, die eine Notabschaltung erfordern, muss es abgeschaltet werden. An der Seite des Ventils ist ein Absperrventil installiert, und die Xinluoke-Absperrklappe integriert Steuerung und Absperrung und ihre Energieeinsparung ist äußerst beeindruckend.

◆ Ventilsitzstruktur

Es gibt zwei Ventilsitz-Installationsstrukturen für dreifach exzentrische Absperrklappen. Bei den meisten davon handelt es sich um laminierte Edelstahlbleche und Graphitbleche, die auf der Butterfly-Platte installiert werden. Die Dichtfläche wird durch Flüssigkeiten leicht erodiert und die Lebensdauer des Ventilsitzes ist sehr kurz. Die Xinluoke-Absperrklappe verfügt jedoch über eine geschmiedete Ventilsitzstruktur aus Ganzmetalllegierungsstahl. Seine Vorteile sind Erosionsbeständigkeit, Verschleißfestigkeit, hohe Temperatur- und Druckbeständigkeit sowie eine lange Lebensdauer, die für doppelt exzentrische Absperrklappen oder andere dreifach exzentrische Absperrklappen unvorstellbar ist.

◆ Austauschbares Dichtungspaar

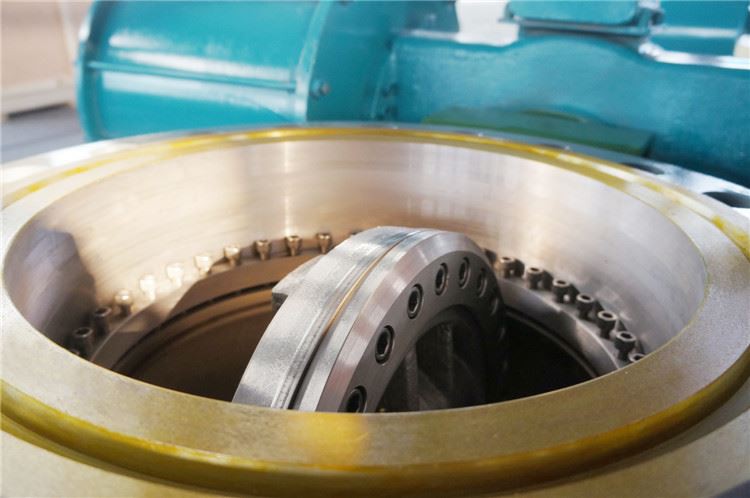

Das Dichtungspaar der Xinluoke-Absperrklappe ist einzigartig. Da die Dichtfläche der Drosselklappe und die Drosselklappe unabhängig voneinander sind, sind auch der Ventilsitz und der Ventilkörper unabhängig, sodass die Dichtfläche der Drosselklappe und der Ventilsitz gleichzeitig ausgetauscht werden können , wenn die Absperrklappe abgedichtet ist. Wenn die Oberfläche oder der Ventilsitz beschädigt ist, besteht kein Grund zum schnellen Rücktransport zum Hersteller oder zum Zerlegen des Ventils. Ersetzen Sie einfach die Dichtfläche und den Ventilsitz der Absperrklappe. Dadurch werden nicht nur die Wartungskosten erheblich reduziert, sondern auch die Arbeitsstunden und Überholungen für die Wartung erheblich reduziert. Intensität und Schwierigkeit.

◆ Ausgewogene feste Struktur

Ausgehend von der Form und den Eigenschaften der Dichtfläche der dreifach exzentrischen Absperrklappe verwendet das Dichtungspaar der Xinluoke-Absperrklappe eine Befestigungsmethode mit ausgewogener Verteilung, die nicht nur eine genaue Positionierung gewährleistet, sondern auch dafür sorgt, dass jeder Bolzen eine ausgewogene Kraft erhält, was verhindert ungleichmäßige Spannungsverteilung. Das Dichtungspaar ist locker und undicht.

◆ Intrinsische feuerfeste Struktur

Viele Ventile behaupten, eine feuerbeständige Struktur zu haben, die meisten verwenden jedoch eine weiche und harte Doppelsitzstruktur, um Leckagen zu reduzieren. Tatsächlich ist dies sehr gefährlich, da eine unvollständige Verbrennung des weichen Dichtungssitzes dazu führt, dass das Metall den Sitz stützt. Spannungen, Temperaturunterschiede und Verformungen führen zum Versagen der Feuerfestfunktion. Daher beseitigen Europa und die Vereinigten Staaten nach und nach diese Art falscher feuerfester Ventile. Da keine Leckage auftritt, ist die Hilfe einer Weichdichtung nicht erforderlich und es handelt sich um eine wirklich unverzichtbare feuerbeständige Struktur.

◆ Dynamisches Ladungsverpackungssystem

In Bezug auf Ventilleckagen konzentriert sich traditionell häufig die Leckage des Ventilsitzes, d. h. die interne Leckage, und die Leckage des Packungsteils, d. h. die externe Leckage, wird ignoriert. Tatsächlich ist es eine unbestreitbare Tatsache, dass in der heutigen Gesellschaft, in der Umweltbelange einen immer höheren Stellenwert haben, Leckagen weitaus schädlicher sind als interne Leckagen. Die dreifach exzentrische Absperrklappe ist eine Drehklappe und ihre Schaftbewegung beträgt nur eine 90-Grad-Drehung. Im Vergleich zur Ventilschaftbewegung von Absperrschiebern und Durchgangsventilen, bei denen es sich um spiralförmige Hin- und Herbewegungen mit mehreren Windungen handelt, ist der Verschleißgrad des Packungsteils sehr gering. Die Lebensdauer ist sehr lang und das Standarddesign für dynamische Belastungen wird für die externe Leckageverhinderungsstruktur wie die Packungsdichtung übernommen, so dass die Standarddichtungsleistung garantiert unter 100 ppm liegt, wenn der externe Leckagetest gemäß durchgeführt wird EPA21-Spezifikationen. Alle diese Indikatoren bedeuten, dass es in Rohrleitungen für giftige und gefährliche Medien in verschiedenen Bereichen wie der chemischen Industrie eingesetzt werden kann.

Zusammenfassend lässt sich sagen, dass die dreifach exzentrische Absperrklappe als Kristallisation der neuesten Ventiltechnologie die Vorteile verschiedener Ventile nutzen und die Mängel verschiedener Ventile vermeiden wird und sicherlich immer mehr Aufmerksamkeit von Benutzern und Designern erhalten wird. Das maximale Druckniveau kann 2500 Pfund erreichen, das Standardkaliber kann 48 Zoll erreichen und die Klemme, Lasche, Flansch, Stumpfschweißung, verschiedene Baulängen usw. können angepasst werden, und aufgrund der großen Auswahl an Absperrklappenmaterialien ist hoch und niedrige Temperaturen, verschiedene Säuren, Laugen und andere korrosive Medien können ebenfalls ungehindert reagieren. Insbesondere im Hinblick auf große Durchmesser ersetzt es mit seinem Vorteil der Nullleckage immer wieder große Absperrschieber und Kugelhähne in Absperrventilen. Ebenso ersetzt das Regelventil mit seiner hervorragenden Regelfunktion ständig das sperrige Absperrventil.

◆ Design und Herstellung: ANSI16.34, BS 5155, JIS B2071, DIN 3354.

◆ Baulänge: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Flanschenden: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Stumpfschweißenden: ANSI B16.25.

◆ Drucktest: API 598, ISO 5208, BS 5146.

◆ Hohe Härte, Erosionsbeständigkeit, Verschleißfestigkeit, hohe Temperaturbeständigkeit

◆ Legierter Stahl HRC30-45 Grad

◆ Stellitlegierung HRC40-60 Grad

◆ Wolframcarbid HRC 70 Grad oder mehr

◆ Körper und Scheibe: Kohlenstoffstahl (WCB, LCB)

◆ Edelstahl (CF8, CF8M, CF3, CF3M) /

◆ Duplex-Edelstahl (4A,5A,6A) /

◆ Hastelloy-Legierung (N-12MV,CW-12MW,CW-2M) /

◆ Inconel-Legierung (CY-40,CW-6MC) /

◆ Monel-Legierung(M35-1) /

◆ Aluminiumbronzelegierung (C95400, C95500, C95800, AB2C)

◆ Schaft: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titan

◆ Scheibenabdichtung: A105+Nitrieren / A105+STL / F304+ Nitrieren / F304+STL / F316+ Nitrieren / F316+ STL

◆ Körpersitz: A105+Nitrieren / A105+STL / F304+ Nitrieren / F304+STL / F316+ Nitrieren / F316+ STL
